ZC1雙極蝸輪蝸桿減速機
ZC1型雙級蝸桿及齒輪-蝸桿減速器(GB/T7008-1993)由兩類產品組成，其中ZC1型雙級齒輪蝸桿減速機是由速比及規格不同的兩級圓弧圓柱蝸桿傳動組成；齒輪-蝸桿減速器是由高速級為圓柱齒輪傳動，低速級為圓弧圓柱蝸桿傳動的兩級傳動組成。按低速級蝸桿置向不同可分為：蝸桿下置式、蝸桿側置式、蝸桿上置式三種結構形式。具有承載能力高、傳動效率高、傳動比大、結構緊湊等特點，主要應用于冶金、礦山、起重、運輸、化工、建筑、建材、輕工等工業。
型號與標記
1.型號
（1）CCWU型—低速級蝸桿在蝸輪之下的雙級蝸桿減速器；
（2）CCWS型—低速級蝸桿在蝸輪之側的雙級蝸桿減速器；
（3）CCWO型—低速級蝸桿在蝸輪之上的雙級蝸桿減速器；
（4）GCWU型—低速級蝸桿在蝸輪之下的齒輪—蝸桿減速器；
（5）GCWS型—低速級蝸桿在蝸輪之側的齒輪—蝸桿減速器；
（6）GCWO型—低速級蝸桿在蝸輪之上的齒輪—蝸桿減速器。
其中C—ZG型蝸桿；G—齒輪；W—蝸桿減速器；U—蝸桿下置式；S—蝸桿側置式；O—蝸桿上置式。

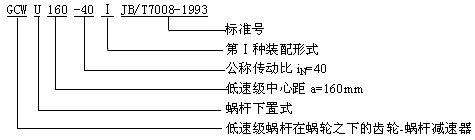

2.標記
ZC1型雙級蝸桿及齒輪-蝸桿減速器的選用（JB/T7008-1993）
選用系數f1
原動機 | 日運轉時間/h | 載荷性質及代號 | ||
均勻載荷Ⅰ② | 中等沖擊載荷Ⅱ② | 強沖擊載荷Ⅲ③ | ||
電動機 汽輪機 水力機 | 偶然性的(1/2)① | 0.8 | 0.9 | 1 |
間斷性的2① | 0.9 | 1 | 1.25 | |
2～10 | 1 | 1.25 | 1.5 | |
10～24 | 1.25 | 1.50 | 1.75 | |
活塞發動機 (4～6個缸) | 偶然性的(1/2)① | 0.9 | 1.0 | 1.25 |
間斷性的2① | 1 | 1.25 | 1.5 | |
2～10 | 1.25 | 1.50 | 1.75 | |
10～24 | 1.5 | 1.75 | 2 | |
活塞發動機 (1～3個缸) | 偶然性的(1/2)① | 1 | 1.25 | 1.5 |
間斷性的2① | 1.25 | 1.50 | 1.75 | |
2～10 | 1.5 | 1.75 | 2 | |
10～24 | 1.75 | 2.0 | 2.25 | |
①指在每日偶然和間歇運轉時間的總和。
啟動頻率系數f2
每小時啟動次數 | 0～10 | >10～60 | >60～400 |
f2 | 1 | 1.1 | 1.2 |
小時負荷系數f3
小時負荷率JC/% | 100 | 80 | 60 | 40 | 20 |
f3 | 1 | 0.94 | 0.86 | 0.74 | 0.56 |
注:1．JC=(1h內負荷作用時間(min)/60)×100%。
2．JC<20%時按JC= 20%計。
環境溫度系數f4
環境溫度/℃ | 0～10 | >10～20 | >20～30 | >30～40 | >40～50 |
f4 | 0.87 | 1 | 1.14 | 1.33 | 1.6 |
